SÀN BÊ TÔNG NHẸ VƯỢT NHỊP LBC_PANEL
LBC_Panel là hệ sàn bê tông nhẹ bán lắp ghép dùng dầm cốt thép không gian zigzag, vượt nhịp tới 6 m, giảm dầm phụ, không cần cốp pha đáy và thi công được cả trong ngõ nhỏ.
Sàn bê tông nhẹ vượt nhịp LBC_Panel là gì?
Sàn bê tông nhẹ vượt nhịp LBC_Panel là hệ sàn bán lắp ghép bê tông – thép liên hợp, dùng dầm bê tông cốt thép không gian uốn zigzag đúc sẵn để vượt nhịp tới 6 m. Giữa các dầm là tấm LBC_Smart làm cốp pha một lần và tấm xốp EPS tạo rỗng. Cuối cùng, lớp bê tông toping đổ bù tại chỗ liên kết toàn bộ hệ thành một khối với dầm và cột.
Giải pháp cốt thép zigzag vốn quen thuộc trong xây dựng cầu đường, bến cảng. Labaco đã nghiên cứu, tối ưu và đưa công nghệ này vào công trình dân dụng và công nghiệp, giúp sàn nhẹ hơn, vượt nhịp xa hơn và giảm số dầm phụ.
Cấu tạo sàn LBC_Panel
Sàn LBC_Panel gồm 4 thành phần, tổng chiều dày phần bản sàn 120 mm và 160 mm tại vị trí dầm.
| Lớp (từ trên xuống) | Chiều dày | Vai trò |
|---|---|---|
| Bê tông toping đổ tại chỗ | 40 mm | Mặt sàn, liên kết đồng khối cột – dầm – sàn |
| Tấm EPS tạo rỗng | 50 mm | Giảm tải trọng bản thân, cách âm, cách nhiệt |
| Tấm bê tông đa năng LBC_Smart | 30 mm | Cốp pha một lần, nằm lại trong kết cấu |
| Dầm zigzag vượt nhịp | Đáy dầm rộng 140 mm, nhô 40 mm dưới tấm | Chịu lực chính, vượt nhịp |

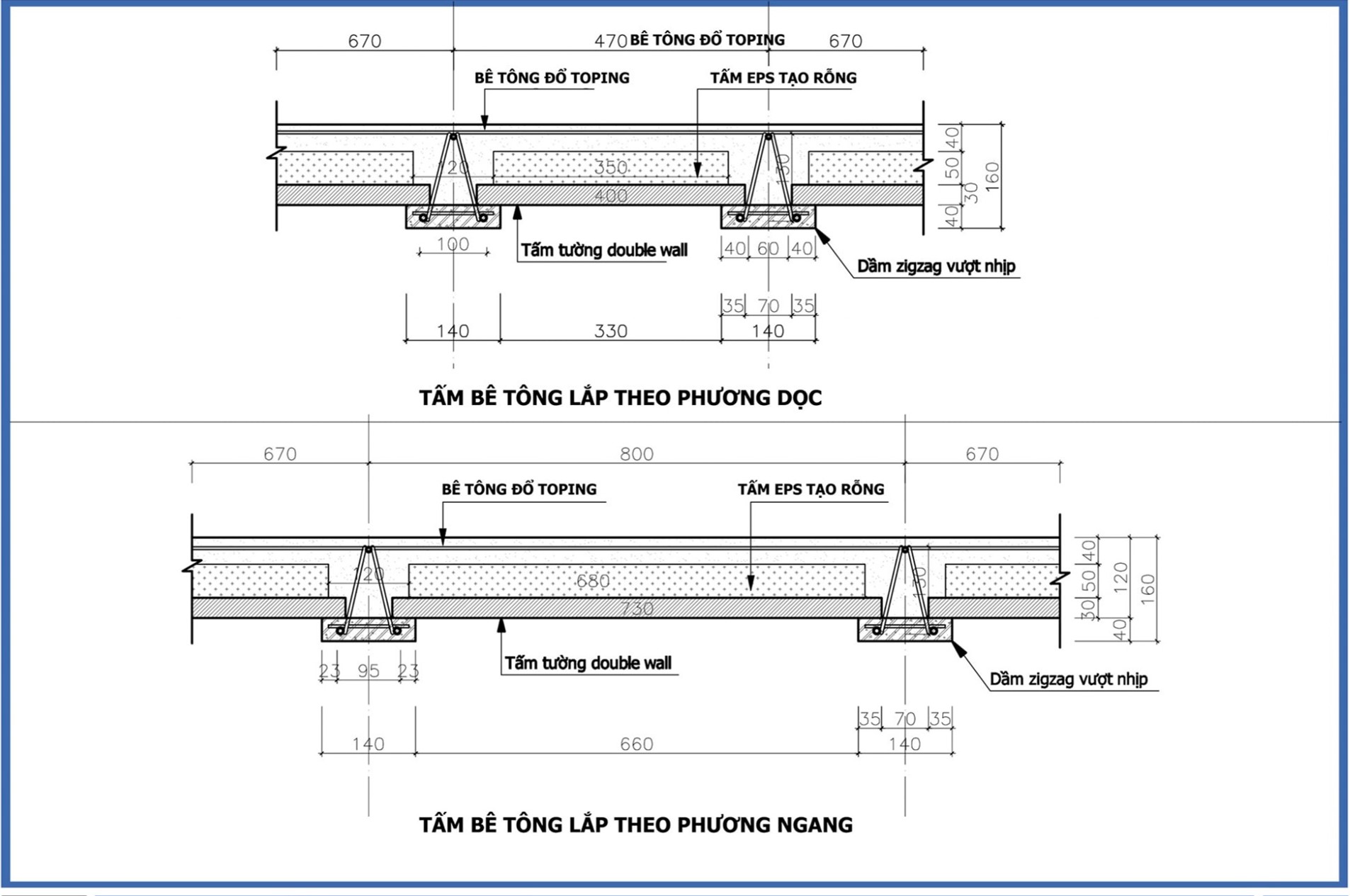

Có hai cách bố trí tấm LBC_Smart (730 × 400 × 30 mm) giữa các dầm:
- Lắp theo phương dọc: cạnh 400 mm gác giữa hai dầm, khoảng cách tim dầm 470 mm, khoảng 2,13 m dài dầm cho mỗi m² sàn.
- Lắp theo phương ngang: cạnh 730 mm gác giữa hai dầm, khoảng cách tim dầm 800 mm, khoảng 1,25 m dài dầm cho mỗi m² sàn.
Kỹ sư Labaco chọn phương lắp theo tải trọng sử dụng và nhịp của từng công trình.
Thông số và đơn giá dầm LBC_Panel
| Hạng mục | Cấu tạo | Đơn vị | Đơn giá (đ) |
|---|---|---|---|
| Dầm LBC_Panel nhịp dưới 3 m | 2D5 zigzag, 3D10, bê tông mác 350 | md | 193.000 |
| Dầm LBC_Panel nhịp 3–4,5 m | 2D5 zigzag, 3D12, bê tông mác 350 | md | 228.000 |
| Dầm LBC_Panel nhịp 4,5–6 m | 3D5 zigzag, 3D14, bê tông mác 350 | md | 265.000 |
| Tấm LBC_Smart 730 × 400 × 30 mm | Bê tông mác 300, cốt thép D4a120 | tấm | 94.000 (3,3 tấm/m²) |
Đơn giá áp dụng từ 10/10/2026, chưa gồm VAT, vận chuyển và chi phí thí nghiệm vật liệu. Xem đầy đủ tại Bảng giá sản phẩm Labaco.
Ưu điểm của sàn bê tông nhẹ vượt nhịp LBC_Panel
- Vượt nhịp và chịu tải tốt nhất phân khúc sàn panel: dầm cốt thép không gian zigzag vượt nhịp tới 6 m, giảm số dầm phụ, mở rộng không gian sử dụng.
- Sàn nhẹ: lõi EPS tạo rỗng giảm đáng kể tải trọng bản thân so với sàn bê tông đặc cùng chiều dày, giảm tải cho cột và móng.
- Không cần cốp pha đáy sàn: tấm LBC_Smart làm cốp pha một lần, nằm lại trong kết cấu.
- Đồng khối kết cấu: lớp bê tông toping đổ bù liên kết cột – dầm – sàn thành một khối.
- Cách âm, cách nhiệt tốt: nhờ lớp xốp EPS nằm trong sàn.
- Bê tông mác cao: dầm mác 350, tấm LBC_Smart mác 300, bền theo thời gian.
- Thi công linh hoạt: cấu kiện module triển khai được bằng máy hoặc thủ công, từ sàn công nghiệp diện tích lớn đến nhà dân trong ngõ nhỏ. Nhân công địa phương dễ dàng nắm bắt.

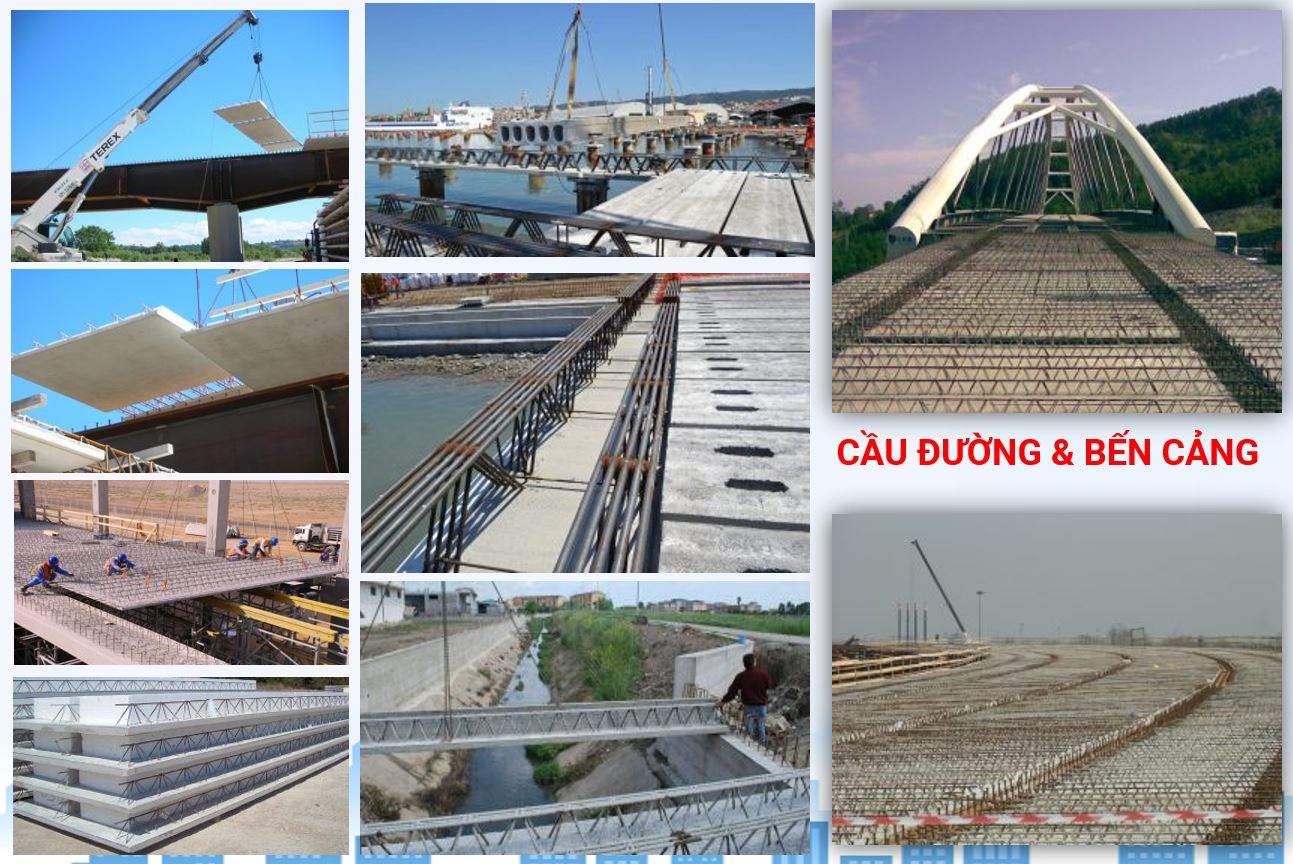

Công nghệ cốt thép zigzag từ ngành cầu đường
Cốt thép tổ hợp uốn zigzag được dùng phổ biến trong kết cấu cầu đường, bến cảng nhờ khả năng chịu lực và vượt nhịp tốt. Labaco ứng dụng nguyên lý này vào dầm sàn dân dụng, kết hợp bê tông mác cao để tạo ra hệ sàn nhẹ mà vẫn vượt nhịp xa.

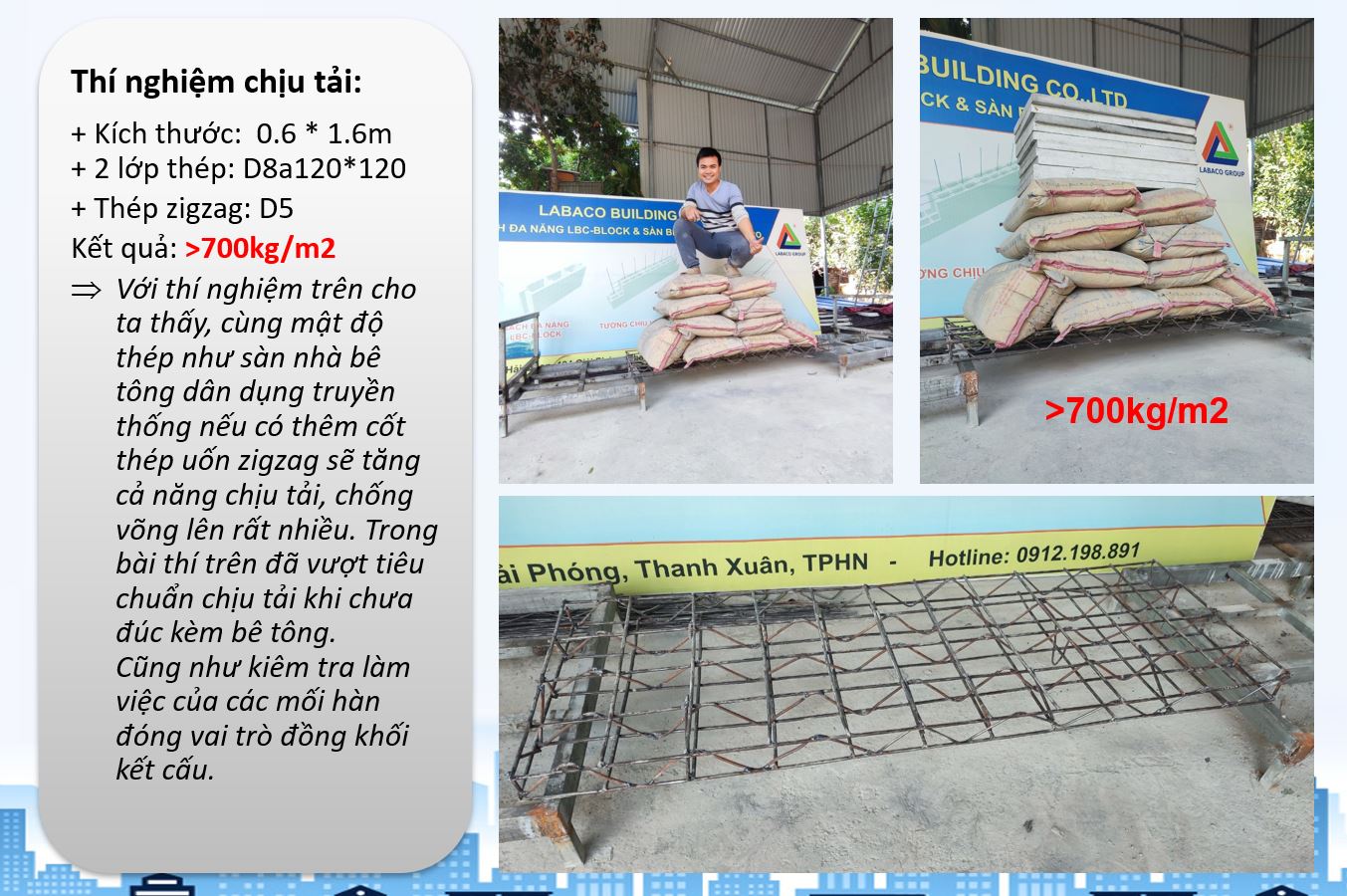

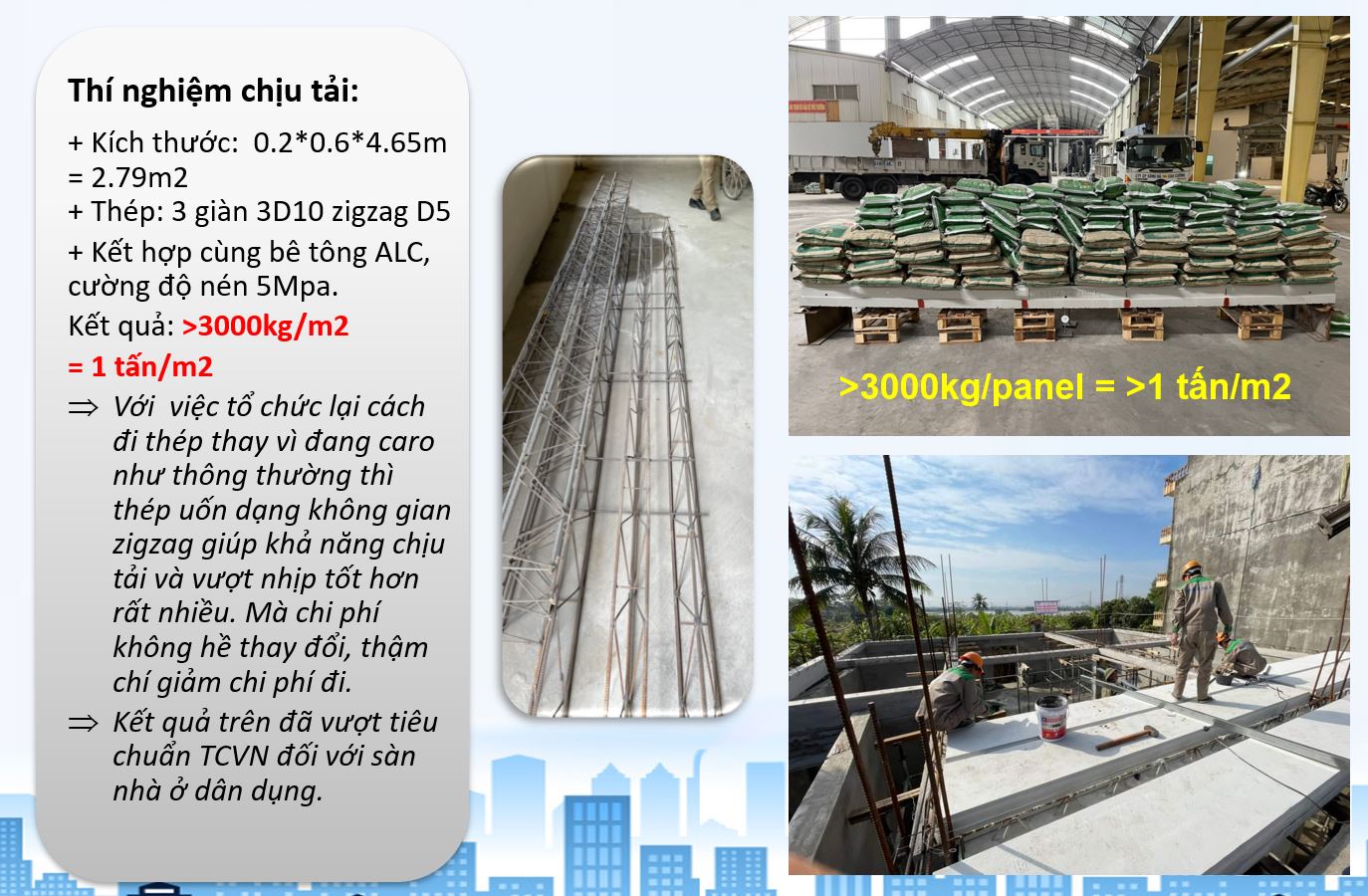

Thí nghiệm chịu tải
Labaco đã thí nghiệm khả năng chịu tải của cốt thép zigzag và panel sàn trước khi đưa vào ứng dụng:
| Mẫu thí nghiệm | Cấu tạo | Kết quả |
|---|---|---|
| Cốt thép không gian zigzag 0,6 × 1,6 m, chưa đổ bê tông | 2 lớp D8a120, thanh zigzag D5 | Chịu trên 700 kg/m², mối hàn làm việc đồng khối |
| Panel 0,2 × 0,6 × 4,65 m (2,79 m²) | 3 giàn 3D10 zigzag D5, bê tông nhẹ ALC 5 MPa | Chịu trên 3.000 kg/panel (khoảng 1 tấn/m²), vượt yêu cầu tải trọng sàn nhà ở dân dụng theo TCVN, chi phí không tăng |
Ứng dụng của sàn LBC_Panel
- Nhà ở dân dụng, nhà phố, biệt thự cần nhịp sàn lớn, ít dầm phụ.
- Cải tạo, nâng tầng trên móng cũ nhờ sàn nhẹ.
- Nhà xưởng, sàn công nghiệp diện tích lớn.
- Công trình trong ngõ nhỏ, mặt bằng chật hẹp, không đưa được máy lớn vào.
Công trình tiêu biểu sử dụng LBC_Panel
| Công trình | Địa điểm | Quy mô | Giải pháp |
|---|---|---|---|
| Nhà hàng – khách sạn Hương Việt | Hòa Lạc | 2.500 m² | Dầm thép nhịp 8,2 m, LBC_Panel nhịp 5,5 m kết hợp LBC_Smart (Design & Build) |
| KIT_BBC Lương Sơn | Lương Sơn | 650 m² | Dầm vượt nhịp 7 m |
| CCMN Xuân Đỉnh | Hà Nội | 650 m² | LBC_Panel kết hợp LBC_Double wall |
| Villa Thanh Hạnh | – | 650 m² | LBC_Panel nhịp 5,5 m |
| Thanh Sơn Villa | – | 500 m² | LBC_Panel nhịp 5,7 m |
| Nhà mẫu GFS & Sông Đà Cao Cường | – | 450 m² | Sàn nhịp 5,6 m |
So sánh LBC_Panel với sàn BTCT đổ toàn khối
| Tiêu chí | Sàn LBC_Panel | Sàn BTCT đổ toàn khối |
|---|---|---|
| Trọng lượng | Nhẹ nhờ lõi EPS tạo rỗng | Bê tông đặc, nặng |
| Cốp pha đáy sàn | Không cần, dùng tấm LBC_Smart | Cần cốp pha và tháo dỡ |
| Dầm phụ | Giảm nhờ dầm zigzag vượt nhịp tới 6 m | Cần nhiều dầm phụ khi nhịp lớn |
| Cách âm, cách nhiệt | Tốt nhờ lớp EPS | Hạn chế |
| Thi công ngõ hẹp | Cấu kiện module, vận chuyển thủ công được | Phụ thuộc xe bồn, bơm bê tông |
Quy trình thi công sàn LBC_Panel
- Khảo sát, thiết kế: kỹ sư Labaco tính toán nhịp, tải trọng, chọn loại dầm và phương lắp tấm.
- Sản xuất cấu kiện: dầm zigzag và tấm LBC_Smart được đúc sẵn tại xưởng Labaco.
- Lắp dầm: gác dầm zigzag lên dầm chính hoặc tường theo đúng khoảng cách thiết kế.
- Lắp tấm và xốp: đặt tấm LBC_Smart giữa các dầm, xếp tấm EPS tạo rỗng lên trên.
- Đổ bê tông toping: bố trí thép theo thiết kế, đổ lớp bê tông 40 mm liên kết toàn khối và bảo dưỡng.
Câu hỏi thường gặp về sàn LBC_Panel
Sàn LBC_Panel vượt nhịp tối đa bao nhiêu?
Dầm LBC_Panel có 3 loại cho nhịp dưới 3 m, 3–4,5 m và 4,5–6 m. Nhịp và tải trọng cụ thể do kỹ sư Labaco tính toán cho từng công trình.
Sàn LBC_Panel dày bao nhiêu?
Phần bản sàn dày 120 mm, gồm 30 mm tấm LBC_Smart, 50 mm xốp EPS và 40 mm bê tông toping. Tại vị trí dầm, tổng chiều dày là 160 mm.
Sàn LBC_Panel chịu tải được bao nhiêu?
Trong thí nghiệm, panel dài 4,65 m chịu trên 3.000 kg (khoảng 1 tấn/m²), vượt yêu cầu tải trọng sàn nhà ở dân dụng theo TCVN. Tải trọng thiết kế cụ thể do kỹ sư Labaco tính cho từng công trình.
Có cần cốp pha khi thi công không?
Không cần cốp pha đáy sàn. Tấm LBC_Smart đóng vai trò cốp pha một lần và nằm lại trong kết cấu.
Giá dầm LBC_Panel bao nhiêu?
Từ 193.000 đ/md (nhịp dưới 3 m) đến 265.000 đ/md (nhịp 4,5–6 m), chưa gồm VAT và vận chuyển.
Nhà trong ngõ nhỏ có làm được sàn LBC_Panel không?
Được. Cấu kiện dạng module, vận chuyển và lắp đặt thủ công được ở mặt bằng chật hẹp.
Nhận tư vấn và báo giá sàn LBC_Panel
Gửi bản vẽ hoặc kích thước mặt bằng, nhịp sàn và công năng sử dụng, Labaco sẽ tư vấn phương án và báo giá trọn gói.
- Hotline kỹ thuật: 0911 913 689 (Zalo)
- Hotline kinh doanh: 0888 886 199 (Zalo)
- Email: Labaco1368@gmail.com
- Xưởng sản xuất: Yên Thái, Phú Cát, Hà Nội, có thể đến tham quan và xem cấu kiện thực tế.
